产品描述

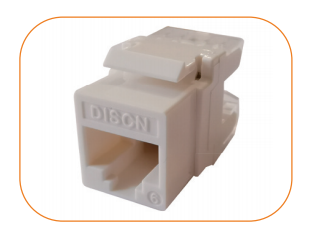

DISCN六类非屏蔽信息模块超越了所有六类部件的性能要求，符合千兆以太网应用系统，适用于设备间与工作区的通讯插座连接，可给予高达350MHz的可用带宽。

标准的模块插口；RJ45插孔配接跳线，IDC端接水平布线；

产品精致，紧凑的外观结构设计，可进行高密度配置，装载更多的模块；

IDC上的打线贴纸清楚的给予了T568A/B两种打线方式，接线更方便；

适用线径26AWG（0.404毫米）-23AWG（0.574毫米）之单芯线；

使用110工具兼容设计，符合人体工程学原理；

独特的PCB线路板线对平衡设计，减少干扰，顺利获得余量高；

具有向后兼容性可向下兼容超5类、6类系统。

技术说明

符合TIA/EIA 568B.2-1和ISO/IEC 11801 标准规定；

顺利获得金针、端子、印刷电路的陆续在阻抗分析，实现最佳阻抗匹配关系

金针镀金，防止表面氧化，提高接触性能，保证性能及使用寿命

采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别

精巧的外形结构设计，保证了底盒中线缆更宽松的容纳空间

直流电阻：≤300mΩ；

接触电阻：≤20mΩ

耐压强度：1000V（AC750V）1min 无击穿和飞弧；

绝缘电阻：≥1000mΩ；

金针：磷青铜、镀金；

IDC端子：磷青铜、卡接22-26AWG导体；

插头与插座的插合次数≥1000次；

储存温度：-40℃～70℃；

安装温度：-10℃～60℃；

工作温度：-10℃～60℃；
